一、40年經驗的技術團隊

國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。

二、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保ZBQ系列直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；

四、電機電樞采用特殊工藝，提高電機使用率，更適應惡劣工礦
很多司機圖省事違規操作經常燒電機，我們的電機工藝采用銅本體融化焊接，解決了錫焊不耐溫升的問題，大大提高了電機壽命，延長3倍以上。
電機換向器表面采用精密加工，確保碳刷和換向器的接觸良好，提高碳刷和電機使用壽命。（碳刷磨損產生的導電粉塵引起電機整機絕緣下降，換向片打火及損壞）

五、ZBQ全系列使用高質量或者進口軸承
ZBQ系列直流電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，效率高，長壽命和少維護；

六、ZBQ全系列使用矽(硅)鋼片
ZBQ系列直流電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

七、ZBQ全系列使用F級及H級絕緣材料,高壓絕緣無短板

ZBQ系列直流電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；

八、ZBQ全系列電機使用

ZBQ系列直流電機采用大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。

主要用途及適用范圍

1.1  主要用途

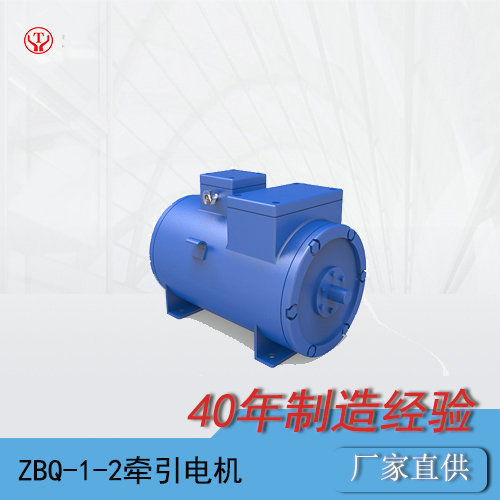

ZBQ-1-2礦用隔爆型直流牽引電動機系供CTY5（90V）、CTY8、CTY12型蓄電池式礦用電機車之空氣

壓縮機作驅動電機。

1.2  適用范圍  電機置于電機車內部，不受外物沖擊。在下列環境下應能正常運行：

      a)  海拔不超過2000m；

      b)  在遮蔭處空氣最高溫度不超過40℃，最低空氣溫度不低于-25℃；

      c)  最濕月月平均最大相對濕度不高于90%（同月的月平均最低溫度不高于25℃）；

d)  空氣中含有煤塵和瓦斯與空氣的爆炸性氣體混合物。

1.  電機為全封閉自冷結構。

2.  機殼由無縫鋼管鋼20#制成，端蓋用鋼板車制而成，機座上方設有一個視察窗及一個出線盒，通過

視察窗可以檢查換向器和電刷的工作情況及更換電刷；出線盒內有兩個接線柱，外接電纜通過出線盒上

的一個接線口引入。

3.  電機具有四個主極，主極鐵芯與機殼接合面為隔爆面。

4.  電機采用四個刷握，每個刷握裝設有兩塊帶尾電刷，刷握固定在可以旋轉的塑料刷架上，便于調

整中性位置。刷握采用恒壓彈簧。

5.  換向器采用塑壓工藝制造。主要由梯形銅牌加工成的換向片和鋼套組成，換向片片間用0.8mm的云

母板絕緣；

6.  電機軸承用3號工業鋰基潤滑脂潤滑，傳動端用32207滾柱軸承，非傳動端用207滾珠軸承。


  ZBQ-1-2直流牽引電機參數
